Las plantas se mantienen como las de la anterior entrada. El tratamiento del solar se haría manteniendo la pradera e incluyendo algunos espacios pavimentados, tanto de estancia para los ocupantes de la residencia como de trabajo o clases al aire libre. se incluye tambien un embarcadero.
Tras la correción he cambiado el diseño de las cerchas, añadiendo los montantes para asegurar una mejor sujección de las vigas transversales.

La maqueta esta en proceso, de momento esta la estructura pero no esta montada del todo.


miércoles, 25 de mayo de 2011

_25 mayo

Planta baja, a falta de definir su estrucutra:

 Planta primera ( administración, espacios de trabajo comunes e individuales, aulas teóricas, mantenimiento y delegación de alumnos)

Planta segunda ( departamentos, espacios de trabajo, aulas, taller de maquetas)



Planta tercera ( centro de estudios y documentación, aulas taller, espacios de trabajo, aula de dibujo)

 Planta cuarta ( sala de conferencias, espacios de trabajo)


 Estructura de las bandas superiores

Sección contructiva
vigas
La estructura de las bandas superiores tiene el siguiente orden.
-Grandes cerchas con perfiles HEB
- Vigas tipo  doble Y (usadas en el edificio de Diagonal 80 de AMID)  o triangulads en los casos de mayor luz.
- Forjado de chapa colaborante.

En cuanto a la fachada:
- Paneles sandwich de chapa metálica, trasdosados al interior con yeso laminado.






domingo, 15 de mayo de 2011

_15 mayo

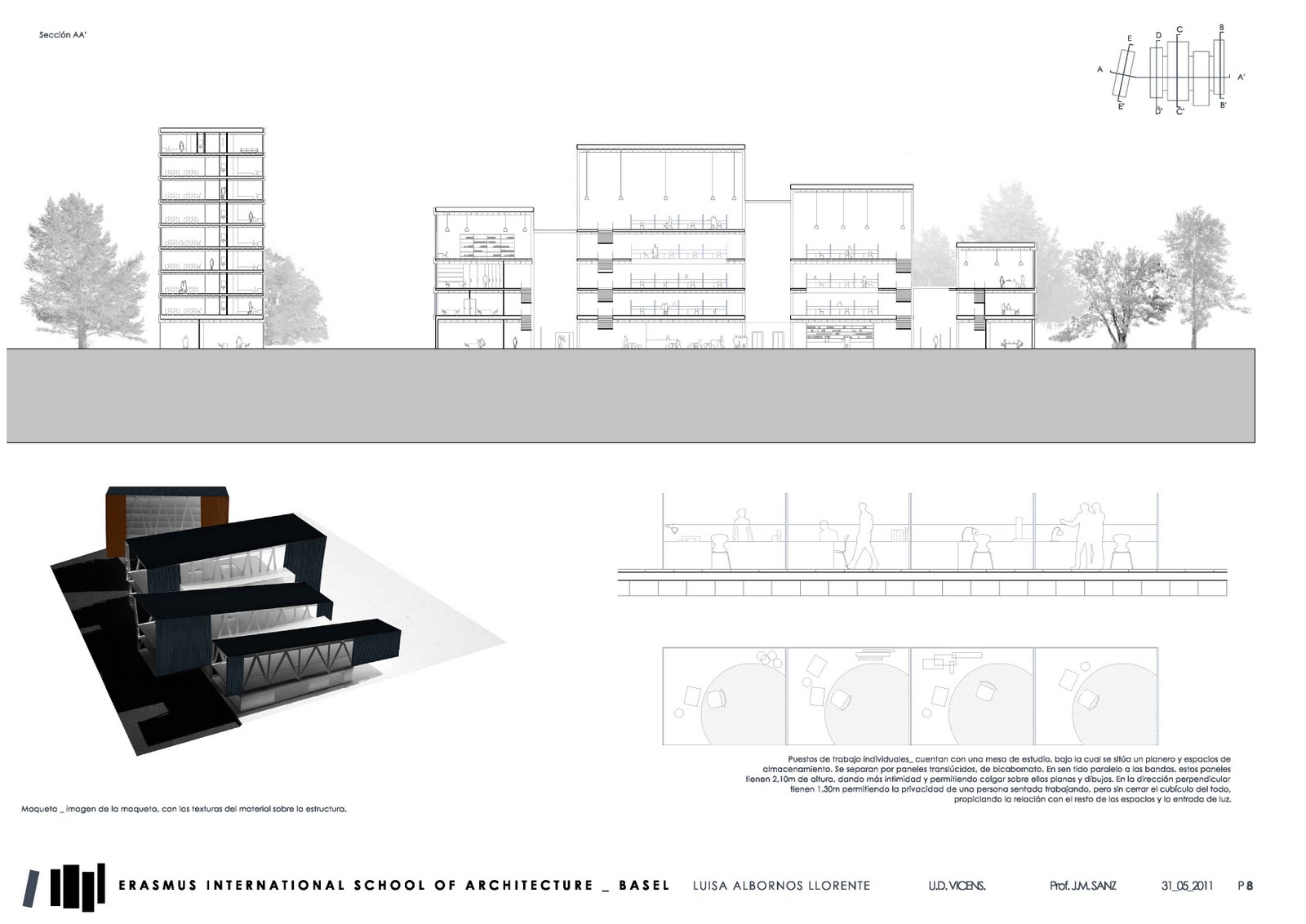

Sección de la residencia

La banda de la residencia se organiza de tal modo que las habitaciones se sitúan en la parte central, mientras que los espacios comunes aparecen en los extremos, contando con las mejores vistas, hacia el río las zonas de estancia y hacia la montaña las cocinas y comedores. La planta baja cuenta con un espacio de recepción y administración y una sala de visitas. En las plantas desde la 1 a la 7 se colocan los apartamentos de alumnos, con zonas comunes de estudio, cuyos paramentos translúcidos ayudan a iluminar el corredor. En la ultima planta se sitúan los apartamentos individuales para profesores.

Plantas tipo (baja, apartamentos alumnos, apartamentos profesores)

sábado, 14 de mayo de 2011

_14mayo

El tratamiento de las fachadas es distinto según se trate de fachadas laterales o frontales al río o la montaña. También se difierencia el material según el programa contenido. Así las partes más relacionadas con la docencia se muestran al exterior con un revestimiento de chapas de zinc, mientras que las de descanso o vivienda se tratan con paneles de madera.

Alzado lateral
Las fachadas laterales, (a falta de incorporar algún hueco más con la configuración definitiva de las plantas) son bastante ciegas, con un revestimiento metálico muy continúo que favorezca las idea de bandas que se asoman al río o a la montaña. Un gran hueco se abre en la banda más exterior, pero se cubre de lamas metálicas que apoyen la continuidad de la banda, pero que puedan regularse para conseguir la luz deseada.
La transparencia que dan las lamas hace que se pueda ver la estructura en cercha del edificio.

Alzado frontal
El volumen de la residencia se reviste de madera. Al igual que las bandas de la escuela los laterales se tratan con muros ciegos y huecos cubiertos con lamas.
Las fachadas de las bandas que se asoman al río se tratan con paneles de madera en las zonas de descanso y residencia  y metálicos en las de trabajo. Son fachadas muchos más porosas que permiten la aparición de paños de vidrio que provocan una relación directa con el río.
Las bandas intermedias de la escuela son completamente de vidrio, consiguiendo la máxima iluminación de los   patios interiores.

domingo, 8 de mayo de 2011

_8mayo

Aproximación a la estructura

Referencias tratamiendo de fachadas
1_Parque tecnológico IMPIVA_Carlos Ferrater, Carlos Bento y Jaime Sanahuja
Disposición de huecos, diferenciación de materiales según el programa contenido.

2_OS House_Nolaster.
Revestimiento de chapas longitudinales de zinc en color negro.
